2023年12月中旬，我公司承接深圳港鹽田港區中座業區加固改造工程#1/2#維修項目鋁合金犧牲陽極。

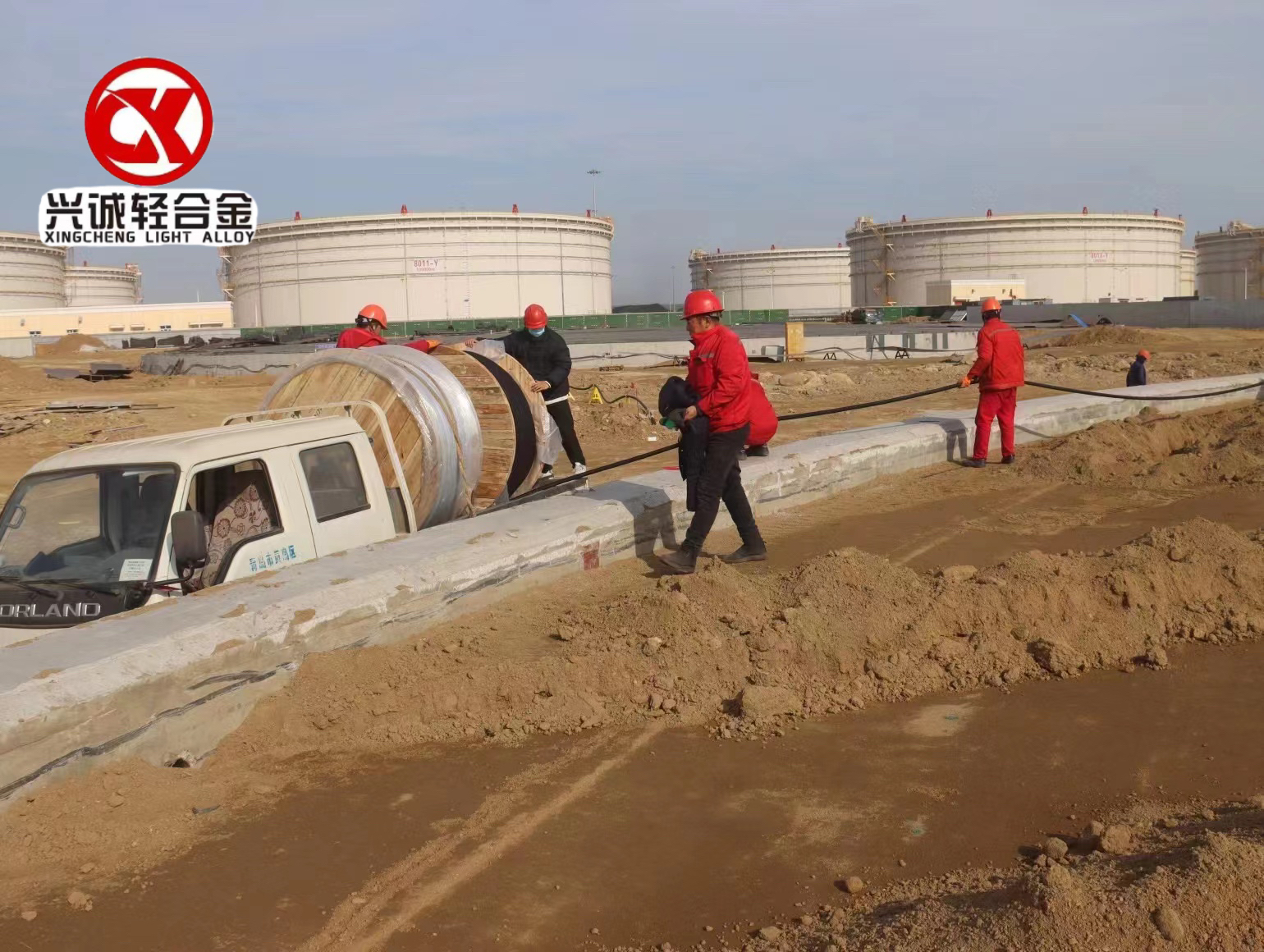

一、工程概況區域性陰極保護采用強電流對場站埋地管道進行陰極保護，采用柔性陽極作為輔助陽極。主要涉及到區域性陽極保護、絕緣裝置的保護和站內管道的電連續性跨接三部分。主要施工內容包括恒電位儀安裝、柔性陽極安裝、參比電極安裝、通電點、饋流點、測試點的安裝，每路陰極保護系統共設置一個通電點、三個饋流點及五個測試點。二、編制依據《石油天然氣站內工藝管道工程施工規范》GB50540-2009；《石油和天然氣管道穿越工程施工及驗收規范》SY／T4079-95；《石油天然氣鋼制管道無損檢測》SY/T4109-2005；《涂裝前鋼材表面銹蝕等級和除銹等級》GB 8923-88；《管道防腐層檢漏試驗方法》SY/T0063-1999《鋼質管道聚乙烯膠粘帶防腐層技術標準》SY/T0414-2007《埋地鋼質管道聚乙烯膠粘帶防腐層技術標準》SY/T4013-1995《埋地鋼質管道陰極保護參數測量方法》GB/T21246-2007《埋地鋼質管道陰極保護技術規范》GB/T21448-2008《陰極保護管道的電絕緣標準》SY/T0086-2003《陰極保護管道的電絕緣標準》 SY／T 0086-2003《電氣裝置安裝工程電力變流設備施工及驗收規范》GB50255-96《電氣裝置安裝工程線路施工及驗收規范》GB50168-92《電氣裝置安裝工程35KV以及下架空電力線路施工及驗收規范 》 GB50173-92 三、施工準備1．技術準備1)  所有施工材料合格證、檢驗報告完成報驗手續。2)  施工方案編制完并經審批。3)  施工前組織施工人員熟悉圖紙、方案，并進行技術交底。2．材料驗收1)  施工材料的出廠合格證。2)  恒電位儀的技術圖紙和安裝使用說明書。3)  按照裝箱清單核對設備的名稱、型號、規格、箱號并檢查包裝箱情況。4)  檢查參比電極外殼是否有破裂。5)  對設備零部件的外觀質量進行檢查，并核對數量。6)  電纜規格符合施工圖紙要求。3.現場準備1)  埋設柔性陽極的溝槽與埋地管道同時進行。2)  柔性陽極組埋設場地的施工道路暢通。3)  被保護管道的陰極通電點焊接管道段已裝到位。4)  現場電纜溝已進行開挖。四、陰極保護施工方案1.安裝程序1)  恒電位儀安裝開箱檢查→本體安裝→接線→本體接地→通電調試2)  輔助陽極組的安裝陽極埋設坑開挖→陽極表面清理→陽極連接電纜焊接→鋁熱焊連接點防腐→埋設陽極→陽極四周細土回填夯實3)  饋流點、通電點、測試點安裝a)   饋流點施工程序陰極電纜敷設→輸氣管道安裝并與陰極電纜焊接→鋁熱焊連接點防腐b)   通電點施工程序電纜敷設（陰極電纜、零位接陰電纜、參比電纜）→輸氣管道安裝并與陰極電纜、零位接陰電纜焊接→參比電極安裝并與參比電纜焊接→均壓電纜焊接→鋁熱焊連接點防腐c)   測試點施工程序電纜敷設（測試電纜、測試片電纜、參比電纜）→輸氣管道安裝并與測試電纜焊接→測試片安裝并與測試片電纜焊接→參比電極安裝并與參比電纜焊接→鋁熱焊連接點防腐→測試樁安裝d)   參比電極安裝檢查參比電極外表是否損壞→參比電極浸泡在水中24h→測位記錄.2.主要材料技術要求1)  恒電位儀a)   恒電位儀在送電前必須進行檢查，各種接件應齊全，連接應良好，接線應正確，主回路各螺栓連接處應牢固，設備接地應可靠。b)   電纜連接時應確保極性正確，并確保電氣接觸導通良好。c)   恒電位儀規格為50V/30A，電源為交流AC  220V,50Hz。2)  輔助陽極組a)   柔性陽極與管道外壁的凈距離不小于管徑的1/2且不得小于300mm，并與管底平齊。b)   柔性陽極埋設在并行的管道中間時，若并行管道之間間距過小，柔性陽極可以安裝在兩根管道中間正上方或正下方適當?shù)奈恢靡詽M足距離要求。c)   柔性陽極與管道、接地極、或柔性陽極之間交叉時，應采用Φ50mm的多孔軟塑料管子予以保護。3)  測試樁a)   作為腐蝕控制或腐蝕測試用的引線，應避免焊接在管道上應力集中的管段。b)   引線的連接應在管道下溝后和土方回填前進行。引線焊接處的回填應用松軟土壤回填，并應防止碰斷或砸壞引線。c)   管道測試電纜，測試片電纜、參比電纜均應在測試樁接線盒內連接。4)  參比電極a)   參比電極采用預包裝長效硫酸銅參比電極。b)   參比電極安裝于通電點及測試點附近，埋設前參比電極本體應在凈水中浸泡24小時以上，確保參比電極從分浸潤。c)   參比電極安裝過程中不得造成電極外殼的破裂。5)  陰保電纜規格a)   陰極電纜             VV-0.6/1KV 1×25mm2b)   陰極和零位接陰電纜   VV-0.6/1KV 1×10mm2c)   均壓電纜             VV-0.6/1KV 1×25mm2d)   測試及參比電纜       VV-0.6/1KV 1×10mm2e)   陽極匯流電纜         VV-0.6/1KV 1×25mm2f)   機殼接地電纜         VV-0.6/1KV 1×25mm23.施工方法1)  恒電位儀的安裝a)   控制組件接線將陽極電纜、陰極電纜、零位接陰線、參比電極線和機殼接地線分別接到控制組件各自的接線柱上，接線應牢固。b)   恒電位儀設備安裝恒電位儀安裝較簡單，只是將恒電位儀上電源、零位接陰、參比電極、陽極和陰極對應接控制組件的接線口上（安裝如下圖）。2)  輔助陽極安裝a)  輔助陽極采用柔性陽極。b)  輔助陽極安裝。在安裝輔助陽極時，應避免輔助陽極與堅硬材料碰撞。c)  輔助陽極埋設前，必須按產品性能指標驗收，接頭必須密封，表面檢查無縫 隙。d)  柔性陽極敷設：柔性陽極與管道外壁的凈距離不小于管徑的1/2且不得小于300mm，并與管底平行。橫門末站柔性陽極組全部采用安裝管道兩側。e)  柔性陽極與管道、接地極、或柔性陽極之間交叉時，應采用Φ50mm的多孔軟塑料管子予以保護，多孔軟塑料管與已建管道或接地體設施保持≥200mm間距。（敷設方式見附圖）3)  電纜連接a)  電纜與管道連接l 電纜與管道連接采用鋁熱焊，焊點離管道焊縫大于100mm。 l 在管道防腐層上開出足夠焊接面積的圓孔，除去管壁表面的氧化層，露出金屬光澤，電纜芯線應伸出50mm，并保證清潔、干燥、無油脂，用鋁熱焊膜具固定電纜并進行焊接。l 焊后應除去焊渣，并適度敲平焊點，不合格的連接必須通過磨擦去除，而且不得減薄管線壁厚，新的連接點必須移到距先前焊點處至少75mm。l 焊后對鋁熱焊點四周按照St3級進行表面處理，然后將焊接處涂覆與管道防腐層配套的無溶劑液態環氧，再用外纏聚丙烯膠粘帶防腐，補傷片邊緣距破損邊緣應不小于100㎜。b)  電纜與電纜的連接l 電纜與電纜的連接采用Φ10銅管進行鉗接。l 除去電纜端絕緣層，芯線應露出40mm。l 將需連接電纜芯線伸入銅Φ10銅管中，用專用壓線鉗進行壓接。l 電纜壓接完成后，在銅管及電纜芯線上涂上熱熔膠，再用電纜專用熱收縮套進行加熱、收縮密封防腐。4)  電纜的敷設a)  電纜穿過路套管段、與測試樁連接處，地下應留足裕量。b)  電纜溝溝底深度為1.1m，底層回填200mm黃沙，黃沙上方回填900mm原狀土。c)  溝底先回填100mm沙層后再敷設電纜，然后在電纜上方回填100mm沙層。d)  在電纜的正上方（沙層的上方）鋪設一層機制磚。在機制磚上方回填原狀土。5)  饋流點、通電點、測試點安裝a)  饋流點安裝l 防爆分流箱至各饋流點之間的陰極電纜敷設好。l 將輸氣管道與陰極電纜進行焊接，對鋁熱焊點進行防腐（詳見管道與電纜連接一節）。b)  通電點安裝l 通電點施工主要包括：（陰極電纜、零位接陰電纜、參比電纜）敷設、參比電極安裝、（陰極電纜、零位接陰電纜、參比電纜）焊接及防腐。l 參比電極選用長效硫酸銅參比電極，埋設前將電極本體放在凈水中浸泡24小時以上，確保電極充分浸透。電極搬運時要小心，以免震裂電極，禁止扯拉電極導線。l 將電極埋入預先開挖的埋設坑，再向埋設坑澆淡水，以保證電極連接狀態。l 電極安裝時要貼近管道立式埋設，與管道外壁距離不小于200mm。l 將電極導線與參比電纜進行連接（電纜連接及防腐見電纜連接一節）。l 陰極電纜、零位接陰電纜安裝l 將輸氣管道分別與陰極電纜、零位接陰電纜進行焊接，對鋁熱焊點進行防腐（詳見管道與電纜連接一節）。 c)  測試點安裝l 測試點施工主要包括：（管道測試電纜、測試片電纜、參比電纜）敷設、參比電極安裝、測試片安裝、（陰極電纜、零位接陰電纜、參比電纜）焊接及防腐。l 測試點參比電極安裝與通電點參比電極安裝方法相同（此處不再闡述），待電極安裝完并與參比電纜連接后，再將參比電纜與測試樁接線柱進行連接。l 將輸氣管道與管道測試電纜進行焊接，對鋁熱焊點進行防腐（詳見管道與電纜連接一節），再將管道測試電纜與測試樁接線柱進行連接。d)  測試片安裝l 每個測試點的測試樁處設置一個測試片，測試片安裝在參比電極的正下方，安裝時必須保證參比電極與測試片之間有50mm的間隔距離。l 測試片用厚4mm的鋼板制備，測試片與管體才是相同，然后經除銹和去除扎制氧化制皮。在測試片與參比電極正對的上表面留出10mmX10mm的測試面，其余部分噴涂環氧樹脂密封。測試片電纜通過鋁熱焊與測試片連接，焊點處用環氧樹脂進行防腐密封。6)  絕緣接頭保護器安裝l 橫門末站管線在清管區進出站管線的絕緣接頭、排污管總管進入排污池的絕緣接頭、工藝區給臨海工業園預留口絕緣接頭上各設一處絕緣接頭保護器l 絕緣接頭保護器為埋地型火花間隙，其電纜與管道焊接后，應用絕緣膠帶將電纜固定在管道上，絕緣接頭保護器本體與絕緣接頭之間應有不小于100mm的距離。l 絕緣接頭保護器與管道焊接點每側距離絕緣接頭與管道焊縫位置有500mml 被保護管道一側共設置3處測試電纜，非保護管段一側設置1處測試電纜，測試電纜具體位置及與測試樁接線方法見附圖7)  防爆型分流箱安裝a)  鍍鋅鋼管與底板可采用角焊，鋼管埋設應豎直埋地部分鍍鋅鋼管和底板與站內埋地管道采用一樣的防腐處理，露空部分采用與站內露空設備相同的涂料防腐。b)  防爆型陽極分流箱用M6鍍鋅U型卡固定在鋼管柱上。c)  電纜穿過Φ30隔爆型撓性連接管進出防爆型陽極分流箱，撓性連接管與防爆型陽極接線箱連接后入地。d)  電纜通過銅鼻子用螺栓連接，連接應牢固，必須保證完全電氣連通。e)  連接電纜引入箱體，并調試完成后，將防爆型陽極分流箱的密封圈、墊及密封膠按要求安裝好，上好封蓋，并擰緊螺栓五、質量管理措施1．質量保證體系示意圖   1) 技術負責人2．質量管理組織機構負責本項目部技術管理體系和質量保證體系的建立與運行，貫徹執行技術標準、規范和質量法規。負責分析組織處理各種重大技術、質量問題，保證施工質量。2) 質量負責人負責工程項目施工過程中歸口業務范圍內的質量控制工作。3) 施工班組質量檢查員負責施工班組施工過程的自檢、自控，對施工班組的施工全過程進行跟蹤監控。3.質量控制計劃1) 質量控制要點：序號工序名稱控制點等級備注1恒電位儀驗收AR2恒電位儀設備安裝CR3陽極材料檢驗AR4陽極引線焊接防腐BR5陽極組埋設安裝AR6絕緣接頭保護器安裝BR7饋流點焊接防腐AR8參比電極的安裝BR9測試引線的焊接安裝BR10測試片制作CR11測試片安裝埋設AR說明：為工程監理、甲方、施工單位三方共檢項目          B級為甲方、施工單位雙方共檢項目          C級為施工單位自檢項目          R為檢查項目有記錄4.陰極保護施工質量控制a)  保證所有材料符合技術條件要求，沒有機械損傷，任何損傷和差異都應記錄并向材料部門報告。所有的器材都應存放在干凈的場地并有防雨防潮遮蓋。b)  質量檢查員應按照?qǐng)D紙和有關要求檢查測試樁的位置。按照有關要求檢查測試樁的安裝，應符合圖紙要求。鋁熱焊接方法應正確。測試樁安裝完成之后，應對照記錄進行核對檢查，防止漏設和混設，陰極保護接線防腐要符合規范要求。c)  移動設備之前應對設備進行機械損傷檢查，特別要注意控制裝置和測量?jī)x表的控制板。d)  檢查電纜溝和導管位置的直線性，以保證電纜埋設時有足夠的埋深和填實。e)  陽極鋪設應檢查其線性、水平和方位是否符合圖紙。f)  對陽極電纜溝及其深度進行檢查，其覆蓋層和保護層、對電纜的接地應符合要求。g)  對照鋪設圖紙對陽極的位置進行檢查。應對陽極的安裝情況、回填料的深度、鋪展和壓實情況進行檢查，以保證其深度和與其要保護的構件的距離正確。對陽極電纜溝及其深度進行檢查，對陽極電纜的接地和所加的保護層也要進行檢查，以保證符合規定。h)  電纜與管道連接、電纜與帶狀陽極的連接均采用鋁熱焊，應對連接處的防腐進行檢查。i)  檢查參比電極的埋設位置，以保證符合圖紙的有關要求。六、HSE管理措施1.采取措施1) 交通運輸a)    防腐車輛在場站內運輸物資期間必須遵守橫門末站內的安全規定。b)    隨時保持車況良好及安全附件齊全。c)    拉運、吊裝等工作有專人指揮和明確施工方案。2) 動火作業a)   進入生產區施工動火辦理動火票，并設有動火監護人。b)   嚴格做到三不動火原則，即沒有動火票不動火，安全措施不到位不動火和監護人員不到位不動火。c)<span style="font:9px 'Times

一、設計說明在油氣儲運系統中，儲存是一個重要環節，目前大多采用鋼質儲罐。鋼質儲罐在運行中，經常遭受內、外環境介質的腐蝕，這種腐蝕嚴重影響了儲罐的壽命和安全運行，造成產品損失、污染環境、難以維修等后果。所以，以較經濟的措施徹底解決和減輕儲罐的腐蝕成為當務之急。在儲罐的內壁，油品所造成的腐蝕情況并不嚴重。但是，儲罐的內底在運行過程中一般積存0.5米左右深的底水，這些底水的成分相當復雜，其中鹽、氧、硫化氫、氯離子含量普遍偏高，電化學腐蝕性相當強，而且底水溫度高（試驗表明：溫度每升高10℃，腐蝕速率增加10%）、PH值偏低，存在硫酸鹽還原菌等，造成這一環境具有強烈的腐蝕性。據前蘇聯有關技術資料報導，儲罐內底積水部位通常遭受均勻腐蝕和潰瘍腐蝕，均勻腐蝕速率為0.04~1.1mm/a，潰瘍腐蝕速率超過均勻腐蝕的2~5倍，高者可達3.8mm/a。鋼質儲罐過去通常是通過防腐覆蓋層來控制腐蝕的，然而防腐覆蓋層的防腐年限相對較短，同時在工程實際中，由于各種因素的影響，防腐覆蓋層難以達到完整無損，常在覆蓋層漏敷或損傷處發生腐蝕，尤其在儲罐底板腐蝕極為嚴重。所以當前防護措施采用防腐覆蓋層聯合陰極保護的形式。陰極保護是根據電化學腐蝕原理，通過陰極極化的方法抑制腐蝕電池的產生，從而達到防腐的目的。二、設計部分 2.1陰極保護方法的選擇陰極保護的方法分為外加電流法和犧牲陽極法，而原油儲罐罐底內壁從技術及經濟性方面考慮，應實施犧牲陽極法進行保護，因?yàn)檫@種方法對原油儲罐安全可靠、無需專人管理，且保護效果好。犧牲陽極保護是采用一種比被保護金屬電位更負的金屬或合金與被保護的金屬電性連接在一起，在電解質中，犧牲陽極因較活潑而優先溶解，釋放出電流供被保護金屬陰極極化，實現保護。犧牲陽極材料通常采用電極電位較負的金屬為基體，主要有鋅基、鋁基、鎂基合金三種。鋅合金陽極在高溫沉積水中易發生極性逆轉，鎂合金陽極由于活性較強，電位較負，在油罐內使用容易產生危險和副作用。目前油罐內沉積水部位的犧牲陽極材料通常采用鋁合金犧牲陽極。2.2設計依據1》GB50393-2008 鋼質石油儲罐防腐蝕工程技術規范2》SY/T0019-97   鋼質管道及儲罐腐蝕控制設計規范3》GB/T4948-2002 鋁-鋅-銦系合金犧牲陽極4》GB/T16166-1996 濱海電廠冷卻水系統犧牲陽極陰極保護以上標準之間有不一致時，按較嚴格者執行。2.3設計參數及指標2.3.1業主提供儲罐尺寸；2.3.2有效保護期：15年；2.3.3保護范圍：儲罐底板沉積水部位及側板1m以下部分；2.3.4保護電位：-0.85V~-1.11V之間（相對于Cu/CuSO4參比電極）；2.3.5保護效果：保護期內儲罐不因腐蝕而產生穿孔，保障儲罐安全運行。2.4計算過程2.4.1面積及保護電流計算10萬立方儲罐保護面積：S側=π Dh       S底=1/4π D2     D：80米S總=S側+S底=251.2+5024=5275.2×1.15=6066.48 m2根據GB50393-2008條文說明4.2.3中所述，在進行儲罐內保護面積計算時，儲罐內的附屬鋼結構應該在考慮范圍，但由于其結構復雜，表面積往往不易精確計算，故在計算保護面積時，可將儲罐內壁板沉積水高度的面積和儲罐底板內表面積的面積的和乘以1.1~1.2的系數。保護電流：I=IaS總=20mA/m2×6066.48m2=121.33A根據GB50393-2008所述，有防腐涂層的鋼表面保護電流密度范圍應為10mA/m2~30mA/m2。此處取中間數值：20mA/m25萬立方儲罐保護面積S側=π Dh       S底=1/4π D2        D:60米S總=S側+S底=188.4+2826=3014.4×1.15=3466.56 m2保護電流：I=IaS總=20mA/m2×3466.56 m2=69.33A2.4.2陽極接地電阻計算     R=(In – 1)=0.42式中：R—陽極接水電阻 Ω        —介質電阻率75Ω·cm        —陽極長度75cm—陽極截面當量半徑 cm 按照公式=C/2 式中：C—陽極截面周長 cm陽極選用規格：750*（135+115）*130mm，毛重35kg，凈重32kg。2.4.3單塊犧牲陽極輸出電流             It=/R=0.71   式中： It—單支陽極發生的電流量  A         —陽極驅動電位 V；鋁合金陽極取 R—陽極接水電阻Ω2.4.4犧牲陽極壽命計算         t=·=15式中：t—陽極使用壽命  aG—每塊陽極重量  kgQ—陽極實際電容量 A·h/kg鋁合金陽極取2400 A·h/kg，1/k—陽極利用系數，取值0.85—每塊陽極平均發生電流量A，按公式 =0.7*If式中: If—每塊陽極發生的電流 A2.4.5犧牲陽極數量計算                        10萬立方： N=I/ If=171   5萬立方： N=I/ If=98式中：N—陽極數量 塊I—保護電流 AIf—每塊陽極發生電流量 A根據GB50393-2008中4.2.8部分規定，在沉積水出口部位的陽極消耗很快，需要適當增加陽極塊的數量，此處增加數量為2塊，計算得出，單個10萬立方儲罐用量為：173塊，單個5萬立方儲罐用量為：100塊。三、材料表名稱規格數量備注10萬方單罐用量鋁合金犧牲陽極HY/AC-3173支架式5萬方單罐用量鋁合金犧牲陽極HY/AC-3100支架式四、犧牲陽極的安裝犧牲陽極一律采用焊接法進行安裝，即按照下表要求，將犧牲陽極牢固地焊裝在指定的位置，不得有虛焊和明顯錯位，確保良好電性聯接和均勻保護。另外犧牲陽極外露工作表面嚴禁涂刷各類油漆。陽極在底板均勻分布，以同心圓放射狀均勻焊接在原油儲罐內部底板上，如下表所示。相鄰徑向分布陽極位置應適當錯開，在沉積水排出口附近設置陽極2塊，陽極鐵芯與罐底鋼板焊接。10萬立方儲罐序號位置（中心圓直徑）圓周長陽極間距數量mmm(塊)1618.84 1.711121237.68 2.701431856.52 2.981942475.363.1424 53094.2 3.1430636113.04 3.3234 7側板0.5米高度125.63.22398沉積水排出口29小計：1735萬立方儲罐序號位置（中心圓直徑）圓周長陽極間距數量mmm(個)1412.563.1442928.264.04731443.96 4.001141959.66 4.591352475.36 4.201862991.064.14227側板0.5米高度94.2 4.10238沉積水排出口29小計：100

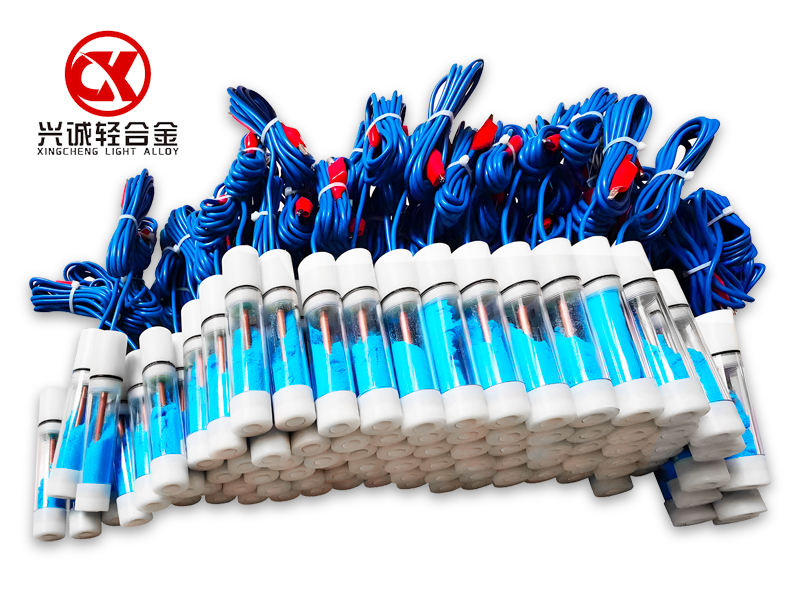

長效硫酸銅參比電極的安裝方法與要求 長效硫酸銅參比電極的應用范圍：在化學保護領域中測量金屬構筑物的電極電位必須要用參比電極，有些場合必須用長壽命參比電極，這些場合具體有：1、恒電位儀自動控制信號源；2、無法接近位置的測量，如罐底、路下等；3、雜散電流干擾端。 長效硫酸銅參比電極的填料構成與特點：作為埋地型參比電極，若用素?zé)沾芍苯勇竦兀捎诖晒薜亩嗫仔?，?dǎo)致了罐內晶體流失和土壤人質中離子對罐內溶液的污染。尤其是氫離子，很難保證電極的壽命。為此，可將犧牲陽極的填料移植過來，在參比電極周?chē)钊?-10cm的填料。具體成分：1、石膏粉75%。2、膨潤土20%。3、無水硫酸鈉5%。具體特點：1、改善參比電極的工作環境。2、減少周?chē)x子對罐內溶液的交換性污染，維持了電極性能的穩定。3、由于填料電阻低，可以極大降低電極對地電阻，提高測量等。4、因填料可吸收封水分，所以可減少因季節原因?qū)﹄姌O性能的影響程度。5、電極性能：①、內阻200Ω～1.6KΩ；②、臨界電流密度+38～-10mA；③、電位精度≦±10mA；④、電極設計壽命15年；⑤、電極溫度參數+0.9～10mV；⑥、25℃是平衡電位+316V。

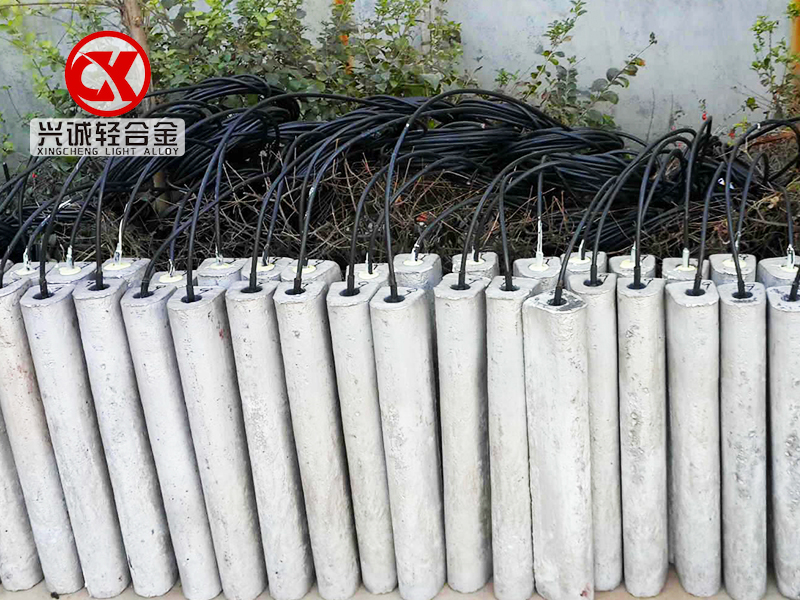

套裝犧牲陽極與相關配套產品的施工說明及要求犧牲陽極的安裝方法與要求1、          套裝犧牲陽極（以下簡稱陽極）連接電纜的埋設深度應不小于0.7米，鋪設時電纜長度要留有余量。2、          陽極電纜接頭與管道相連接時應采用鋁熱焊接技術連接。3、          在進行焊接前應對管道焊點位置進行清潔處理，露出金屬表面。4、          焊接完成后，焊點應重新進行防腐處理并嚴格按圖紙要求進行。5、          陽極袋埋入陽極坑后應澆足水，使之充分浸透。6、          陽極埋設位置與管道距離不小于0.3米。7、          陽極應埋設在冰凍線以下。8、          在埋設陽極組（在管道的一個連接點上同時連接1套以上的陽極時稱為陽極組）時，陽極與陽極間的距離以2米為宜。9、          在陽極埋設后進行回填時，每回填20~30CM應行夯一次并澆水，等水滲完后繼續回填、夯實。并使填包料達到飽和，填平并恢復地貌。10、      陽極埋高位置與管道之間不允許有金屬構筑物。11、      若被保護管道有較長部分被混凝土包覆，會導致該段電位下降，應在管道被混凝土包覆位置的兩端各增加一套犧牲陽極進行彌補。12、      陽極的正確埋設方法是在管道兩側以每套或每組為單位交替埋設。若受地理?xiàng)l件，相臨的兩套陽極必須設置在管道同側時，安要求同陽極設在兩側的情況。測試樁的安裝方法與要求測試樁用于陰極保護參數的檢測是管道管理維護中必不可少的工具，按測試功能，沿線布設，測試樁可用于管道的電位電流、絕緣性能的檢測，也可用于覆蓋層檢漏及交流干擾的檢測。1、          測試樁的埋設：測試樁的埋設位置一般選在路邊、田埂、溝邊等，盡量少占用農田。按長輸管道的埋設，測試樁一般位于介質流向的左側距管道中心線1.5米處。按SYG36-89標準的規定，測試樁設置原則為：電位測試樁匯流點每公里處設一支，電流測試樁每5-8公里設一支，套管/電位測試樁每套套管高一支，交叉測試樁與其他管道交叉點高一支，站類測試樁視需要設置。陽極測試樁兩套陽極中間部位設電位測試樁，陽極埋設點處設一支。干擾區視干擾程度適當增加，一般不得大于500米。大型河流，當穿越端大于200米時，應在兩巖各設一支測試樁，穿越鐵路、公路每一穿越點設一支。2、          測試樁的構造：測試樁由樁體、插式接線板、測試導線和銘牌幾部分組成，各種功能的測試樁樁體統一，如水泥測試樁、鋼管測試樁、玻璃鋼測試樁、塑料測試樁等。測試樁中的測試接線板是測試樁的中心，其功能就是根據接線柱上的變化來區別的，接線板上的接線端子可以用各種不同的顏色區分，根據測試導線的多少可分為4柱6柱8柱10柱幾種。測試導線引入測試樁并與被測構筑物相連接，這樣測試工作就可以很方便的在地面上進行。測試導線通?？蛇x用DVV-1*2.52的銅芯塑料線，有時為了增加導線強度，也可選用VV型電纜。測試樁的銘牌可以提供測試樁的里程位置、功能及管理者的信息（如管道、電話、管道名稱、所有者的名稱等）。3、          測試樁的類型：①、電位測試樁：用于測量被測管道的電位，它由管道上的引線而出。②、電流測試樁：用于測量管道內電流的流向和大小。③、套管測試樁：用于測試套管和輸送管的電位，它還可以檢測管道和輸送管的電絕緣。④、絕緣連接測試樁：用于檢測絕緣法蘭、絕緣接頭的絕緣性能。⑤、犧牲陽極測試樁高在犧牲陽極的埋設點，用于測量犧牲陽極的參數。由于犧牲陽極多點和管道相連，投產后很難再測管道的自然電位。因此，可在該樁處埋高腐蝕片和長效參比電極。

鋅接地電池安裝注意事項鋅接地電池采用兩支或者四支鋅犧牲陽極用絕緣墊片隔開，成雙在一起。每支鋅犧牲陽極均引出一根電纜，鋅接地電池裝在回填料口袋中。當鋅接地電池用于兩根管道連接時，把鋅接地電池上所引出的兩根電纜線分別接在管道上絕緣接頭兩側（每側一根），距絕緣接頭的絕緣點500mm。1、          電纜接頭與管道相連接時應采用鋁熱焊接技術連接。2、          在進行焊接前應對管道焊點位置進行清潔處理，露出金屬表面。3、          焊接完成后，焊點應重新進行防腐處理并嚴格按圖紙要求進行。4、          陽極袋埋入陽極坑后應澆足水，使之充分浸透。5、          在陽極埋設后進行回填時，每回填20~30CM應行夯一次并澆水，等水滲完后繼續回填、夯實。并使填包料達到飽和，填平并恢復地貌。

 固態去耦合器  安裝使用說明書         LSD50/200C型固態去耦合器一、概述隨著埋地鋼質管道陰極保護技術使用的越來越廣泛，陰極保護系統的穩定性也備受關注。但現實生產生活中，電磁干擾無處不在，電磁干擾對管道陰極保護系統的影響也同樣存在。因?yàn)殡姶鸥蓴_造成陰極保護功能失效、加快腐蝕、損壞外加電流設備的事例屢見不鮮，所以解決干擾問題就成為陰極保護系統中非常重要的問題之一。通常采用的電磁干擾解決方法是在管道上安裝排流裝置，排流裝置可以有效的解決電磁干擾問題，將管道電位在可靠的水平。但現有的排流裝置也存在一定的問題，比如只能耐受幅值比較小的電磁干擾，不能解決直擊雷電流、感應雷電流等強能量的干擾。固態去耦合器能很好解決高壓線路的故障接地短路電流、高壓線路上端避雷線遭雷擊的接地引入電流、火車通過鐵路時產生的雜散電流。本產品可防護由以上情況產生的過電壓或過電流對管道陰極保護的影響，防止管道因電磁干擾而加重腐蝕，對管道設備起到有效的保護作用。二、引用標準IEC61643.1-2005《連接低壓配電系統的電涌保護器 第1部分：性能要求和試驗方法》NACE RP0177《減輕交流電和雷電對金屬構筑物和腐蝕控制系統影響的措施》 GB18802.1-2002/IEC61643-1《低壓配電系統的電涌保護器（SPD）第1部分：性能要求和試驗方法》GB/T19271.1《雷電電磁脈沖的防護部分：通則》GB50057《建筑物防雷設計規范》GB50251《輸氣管道工程設計規范》GB50253《輸油管道工程設計規范》GB4208《外殼防護等級（IP代碼）》 GB/T2423《電工電子產品環境試驗》 SY/T0032-2000 《埋地鋼制管道交流排流保護技術標準》   三、去耦合器外形尺寸圖四、性能參數序號項目技術參數1直流啟動電壓(1mA)-2.0V/+2.0V2交直流排流電流額定值45A3標稱放電電流100kA（8/20μs）4大放電電流200kA（8/20μs）5泄漏電流≤10μA6交流阻抗<0.01Ω7沖擊導通電壓≤2200V（1.2/50μs）8故障電流（AC-rms/工頻/30周波）≥3500A9響應時間≤1ns10工作溫度-45℃～+60℃五、技術規格安裝形式及位置埋地/地表箱體尺寸200×300×150mm支架尺寸Φ90×2200   mm防爆類型本體防爆外殼防護等級IP65外殼材料鑄鋁外殼防腐噴塑內部結構三防防潮、防鹽霧、防細菌 內部大電流連接電纜AGG-10kV硅橡膠高壓電纜電壓等級10kV絕緣層絕緣電阻≥100MΩ單芯多股絞合銅導線25mm2   六、安裝尺寸                              七、接線方式八、安裝說明1、將產品一端連接在管道上，一端連接在接地網上，接地網的接地電阻值應控制在4歐姆之內。2、本產品可采用防爆箱結構，直接安裝在防爆環境里。3、本產品采用密封結構，可安裝在潮濕的地方。 九、維護本產品為免維護產品，但如遇直擊雷等強電流沖擊次數的增加（超過15次），產品會存在劣化的可能，劣化即為產品損壞，失去作用。該產品應定期打開箱體，檢查產品接線端子兩端的電阻，如果電阻值為歐姆級，則應對產品進行及時檢修或更換。

便攜式硫酸銅參比電極由于其攜帶與測量方便，在對埋地管道、地上儲罐等金屬構筑物的陰極保護中得到廣泛應用。使用方法1、打開端帽，將硫酸銅晶體倒入電極管體內。 2、再倒入適量的蒸餾水或純凈水，使硫酸銅晶體溶解后形成飽和硫酸銅溶液。飽和的標志就是電極管體一直保持有晶體存在。擰緊后即可用來測量電位。 3、測量電位時，電極體插入電介質（水或土壤）中，對土壤，只要其端部和土壤接觸即可，測量時盡量靠近管道以減小管地電位的影響。電位測量時萬用表表筆一端接參比電極引出線，一端連接測試線或測試端子。

　　管道陰極保護基本知識　　內容提要：　　陰極保護系統管理知識　　陰極保護系統測試方法　　恒電位儀的基本操作　　一、陰保護系統管理知識　　(一)陰極保護的原理　　自然界中，大多數金屬是以化合狀態存在的，通過煉制被賦予能量，才從離子狀態轉變成原子狀態，為此，回歸自然狀態是金屬固有本性。我們把金屬與周?chē)碾娊赓|(zhì)發生反應、從原子變成離子的過程稱為腐蝕?！　∶糠N金屬浸在一定的介質中都有一定的電位, 稱之為該金屬的腐蝕電位(自然電位)，腐蝕電位可表示金屬失去電子的相對難易。腐蝕電位愈負愈容易失去電子, 我們稱失去電子的部位為陽極區，得到電子的部位為陰極區。陽極區由于失去電子(如鐵原子失去電子而變成鐵離子溶入土壤)受到腐蝕，而陰極區得到電子受到保護。　　陰極保護的原理是給金屬補充大量的電子，使被保護金屬整體處于電子過剩的狀態，使金屬表面各點達到同一負電位，金屬原子不容易失去電子而變成離子溶入溶液。有兩種辦法可以實現這一目的，即犧牲陽極陰極保護和外加電流陰極保護?！　?、犧牲陽極法　　將被保護金屬和一種可以提供陰極保護電流的金屬或合金(即犧牲陽極)相連，使被保護體極化以降低腐蝕速率的方法?！　≡诒槐Ｗo(hù)金屬與犧牲陽極所形成的大地電池中，被保護金屬體為陰極，犧牲陽極的電位往往負于被保護金屬體的電位值，在保護電池中是陽極，被腐蝕消耗，故此稱之為“犧牲”陽極，從而實現了對陰極的被保護金屬體的防護，如圖1—3?！　奚?yáng)極材料有高鈍鎂，其電位為-1.75V;高鈍鋅，其電位為-1.1V;工業純鋁，其電位為-0.8V(相對于飽和硫酸銅參比電極)。　　2、強制電流法(外加電流法)　　將被保護金屬與外加電源負極相連，由外部電源提供保護電流，以降低腐蝕速率的方法。其方式有：恒電位、恒電流、恒電壓、整流器等。如圖1-4示。圖1-4恒電位方式示意圖　　外部電源通過埋地的輔助陽極將保護電流引入地下，通過土壤提供給被保護金屬，被保護金屬在大地中仍為陰極，其表面只發生還原反應，不會再發生金屬離子化的氧化反應，使腐蝕受到抑制。而輔助陽極表面則發生丟電子氧化反應，因此，輔助陽極本身存在消耗?！　￡帢O保護的上述兩種方法，都是通過一個陰極保護電流源向受到腐蝕或存在腐蝕，需要保護的金屬體，提供足夠的與原腐蝕電流方向相反的保護電流，使之恰好抵消金屬內原本存在的腐蝕電流。兩種方法的差別只在于產生保護電流的方式和“源”不同。一種是利用電位更負的金屬或合金，另一種則利用直流電源?！　?qiáng)制電流陰極保護驅動電壓高，輸出電流大，有效保護范圍廣，適用于被保護面積大的長距離、大口徑管道?！　奚?yáng)極陰極保護不需外部電源，維護管理經濟，簡單，對鄰近地下金屬構筑物干擾影響小，適用于短距離、小口徑、分散的管道?！　?二)外加電流陰極保護系統的組成　　1、恒電位儀：珠三角管道采用的是IHF系列數控高頻開關恒電位儀，它的主要作用是向管道輸出保護電流?！　?、陽極地床：由若干支輔助陽極(高硅鑄鐵)組成，通過輔助陽極把保護電流送入土壤，經土壤流入被保護的管道，使管道表面進行陰極極化 (防止電化學腐蝕)，電流再由管道流入電源負極形成一個回路，這一回路形成了一個電解池，管道在回路中為負極處于還原環境中，防止腐蝕，而輔助陽極進行氧化反應遭受腐蝕，或是周?chē)娊赓|(zhì)被氧化?！　￡幈Ｕ镜碾娔?0%消耗在陽極接地電阻上, 故陽極材料的選擇和埋設方式、場所的選擇,對減小電阻節約電能是至關重要的。珠三角管道的陽極地床輔助陽極一般為40支，陽極地床的接地電阻小于3Ω(設計要求)，陽極地床與管道的垂直距離要大于50米?！　?、參比電極：為了對各種金屬的電極電位進行比較，須有一個公共的參比電極，其電極電位具有良好的重復性和穩定性，構造簡單，通常由飽和硫酸銅參比電極、鋅電極等?！　?、絕緣接頭：陰極保護系統保護的是輸油站外的長輸管道，絕緣接頭的作用是將陰極保護電流限 制在兩個陰極保護站之間的管道上?！　?、檢查片：由與管道同材質的金屬制成50×100mm的掛片，檢查片有兩組，一組與輸油管道相連，處于陰極保護狀態，一組不與管道相連，處于自然腐蝕狀態。經過一定時間后將兩組檢查片的失重量進行比較，可分析管道的陰極保護效果?！　?、測試樁：為了檢測維護管道的陰極保護系統，在管道沿線設置電流及電位測試樁，電位測試樁每公里設置一個;電流測試樁每5公里設一個;套管電位測試樁每個套管處設置一個;絕緣接頭電位測試樁每一絕緣處設一個?！　?三)陰極保護投入前的準備和驗收　　1、陰極保護投入前對被保護管道的檢查　　管道對地絕緣的檢查：從陰極保護的原理介紹, 已得知沒有絕緣就沒有保護。為了確保陰極保護的正常運行，在施加陰極保護電流前，須確保管道的各項絕緣措施正確無誤。 應檢查管道的絕緣接頭的絕緣性能是否正常;管道沿線的閥門應與土壤有良好的絕緣;管道與固定墩、跨越塔架、穿越套管處也應有正確有效的絕緣處理措施，管道在地下不應與其它金屬構筑物有"短接"等故障;管道表面防腐層應無漏敷點，所有施工時期引起的缺陷與損傷均應在施工驗收時使用埋地檢漏儀檢測，修補后回填?！　?、對陰極保護施工質量的驗收　　(1)對陰極保護間內所有電氣設備的安裝是否符合《電氣設備安裝規程》的要求，各種接地設施是否完成，并符合圖紙?jiān)O(shè)計要求。　　(2)對陰極保護的站外設施的選材、施工是否與設計一致。對通電點、測試樁、陽極地床、陽極引線的施工與連接應嚴格符合規范要求，尤其是陽極引線接正極，管道匯流點接負極，嚴禁電極接反。　　(3)圖紙、設計資料齊全完備?！　?四)陰極保護投入運行的調試　　1、組織人員測定全線管道自然電位、土壤電阻率、陽極地床接地電阻，同時對管道環境有一個比較詳盡的了解，這些資料均需分別記錄整理，存檔備用。　　2、陰極保護站投入運行　　按照恒電位儀的操作程序給管道送電，使電位保持在-1.20伏左右，待管道陰極極化一段時間(四小時以上)開始測試直流電源輸出電流、電壓、通電點電位、管道沿線保護電位、保護距離等。然后根據所測保護電位，調整通電點電位至規定值，繼續給管道送電使其完全極化 (通常在24小時以上)。再重復第 一次測試工作，并做好記錄。若個別管段保護電位過低，則需再適當調節通電點電位至滿足全線陰極保護電位指標為止。　　3、保護電位的控制　　各站通電點電位的控制數值, 應能保證相鄰兩站間的管段保護電位達到-0.85伏，同時各站通電點zui負電位不允許超過規定數值。調節通電點電位時，管道上相鄰陰極保護站間加強聯系，保證各站通電點電位均衡?！　?、當管道全線達到陰極保護電位指標后，投運操作完畢，各陰極保護站進入正常連續工作階段?！　?五)陰極保護站的日常維護管理　　1、恒電位儀的巡檢和維護?！　?) 日常巡檢：每天9：00和21：00對恒電位儀巡檢一次，并記錄輸出電壓、電流、保護電位數值, 與前次記錄(或值班記錄)對照是否有變化，若不相同應查找原因，采取相應措施使管道全線達到陰極保護?！　?)每月維護：每月1日對恒電位儀進行切換使用。改用備用的儀器時，應即時進行一次觀測和維修，發現儀器故障應及時檢修，保證供電?！　【S護內容：　　觀察全部零件是否正常，元件有無腐蝕、脫焊、虛焊、損壞，各連接點是否可靠，電路有無故障，各緊固件是否松動，熔斷器是否完好，如有熔斷，需查清原因再更換?！　z查接接陰極保護站的電源導線，以及接至陽極地床、通電點的導線是否完好，接頭是否牢固。　　定期檢查工作接地和避雷器接地，并保證其接地電阻不大于10歐姆，在雷雨季節要注意防雷?！　「愫谜緝?nèi)設備的清潔衛生，注意保持室內干燥，通電良好，防止儀器過熱?！　?、參比電極的維護?！　∽鳛楹愣娢粌x信號源的埋地參比電極，在使用過程中需注意觀察恒電位儀的輸出數值，發現異?？蓹z查參比電極井是否干涸，影響儀器正常工作。　　3、陽極地床的維護。　　陽極地床接地電阻每月測試一次，接地電阻增大至影響恒電位儀不能提供管道所需保護電流時，應該更換陽極地床或進行維修，以減小接地電阻?！　?、測試樁的維護?！　?) 檢查接線柱與大地絕緣情況，電阻值應大于100千歐，用萬用表測量，若小于此值應檢查接線柱與外套鋼管有無接地，若有則需更換或維修?！　?) 測試樁應每年定期刷漆和編號?！　?) 防止測試樁的破壞丟失，對沿線城鄉居民及兒童作好愛護國家財產的宣傳教育工作?！　?、絕緣接頭的維護。　　每月檢測絕緣接頭兩側管地電位，若與原始記錄有差異時，應對其性能好壞作鑒別。如有漏電情況應采取相應措施?！　?、陰極保護系統的管理目標(主要控制指標)　　1)保護率等于100%;　　管道總長-未達有效陰極保護管道長　　保護率 = ───────────────── ×100%　　管道總長　　2)運行率(開機率)大于98%;　　全年小時數 -全年停機小時數　　開機率 = ────────────── ×100%　　全年小時數　　3)保護度大于85%;　　G1 / S1 -G2 / S2　　保護度 = ───────── ×100%　　G1 / S1　　式中：G1——未施加陰極保護檢查片的失重量，g;　　S1——未施加陰極保護檢查片的裸露面積，cm2;　　G2——施加陰極保護檢查片的失重量，g;　　S2——施加陰極保護檢查片的裸露面積，cm2;　　4)管道保護電位：一般為-0.85V～-1.5V，當土壤或水中含有硫酸鹽還原菌且硫酸根含量大于0.5%時為-0.95V或更負(應考慮IR降的影響)?！　?六)陰極保護系統常見故障的分析　　1、保護管道絕緣不良，漏電故障的危害　　在陰極保護站投入運行，或犧牲陽極保護投產一段時間后，出現了在規定的通電點電位下, 輸出電流增大，管道保護距離卻縮短的現象，或者在犧牲陽極系統中，犧牲陽極組的輸出電流量增大，其值已超過管道的保護電流需要，但保護電位仍達不到規定指標的現象。發生上述情況的原因，主要是被保護金屬管道與未被保護的金屬結構物“短路”，這種現象稱之為陰極保護管道漏電，或者叫做“接地故障”?！　〗拥毓收鲜沟帽槐Ｗo(hù)管道的陰極保護電流流入非保護金屬體，在兩管道的“短接”處形成“漏電點”, 這就會造成陰極保護電流的增大，陰極保護電源的過負荷和陰極保護引起的干擾?！　×硗怅?yáng)極地床斷路、陰極開路、零位接陰斷路都會導致陰極保護不能投保。判斷陽極地床連接電纜斷路時可采用：　　(1)測輸出電流,將恒電位儀開啟，在恒電位儀陽極輸出端串上一電流表，如果電流為零，則說明有斷路現象?！　?2)將恒電位儀機后陽極輸出線斷開，接入臨時地床或其它接地裝置，若有輸出電壓、電流，則可斷定陽極地床連接線斷路。在陽極電纜與地床陽極接線處應設置接線用水泥井或標志?！　?、造成管道漏電的原因　　(1)施工不當，交叉管道間距不合規范，即當兩條管道一條為陰極保護的管道，另一條為未保護的管道交叉時，施工要求應保持管道間的垂直凈距不小于0.3m，并在交叉點前后一定長度內將管道作特別絕緣，如果施工時不嚴格按照上述規定去做，那么管道埋設一段時間后，在土壤應力的作用下, 管道相互可能搭接在一起，會造成絕緣層破損，金屬與金屬的相連形成漏電點?！　?2)絕緣接頭失效或漏電，絕緣接頭質量欠佳，在使用一段時間后絕緣零件受損或變質，使法蘭不再絕緣，從而使得兩法蘭盤側不再具有絕緣性能，陰極保護電流也就不再有限 制;或者是輸送介質中有一些電解質雜質使絕緣接頭導通，不再具有絕緣性能。　　從上述原因看, 漏電點只可能發生在保護管道與非保護管道的交叉點，或保護管道的絕緣接頭處，因此查找漏電點就帶有上述局限性。但如果地下管網復雜,被保護管道與多條和線有交叉穿越，則使得漏電點的查找出現復雜現象。常常要根據現場實際情況，反復測量、多方位檢查并綜合判斷才能找到真正的漏電故障點?！　?、漏電點的查找　　(1)利用查找管道絕緣層破損點，從而確定管道的漏電點或短接點的方法。 此方法首先將脈沖信號送到被測管道上, 如果管道防腐絕緣層良好,流入管道的電流很弱，儀表沒有顯示。如果管道防腐層有破損，電流將從土壤中通過破損處漏入管道，電流的流動會在周?chē)寥乐袑a(chǎn)生明顯的電位梯度。當探測人員手持兩個參比電極在管道正上方探測行走時, 伏特計將明顯的抖動，當伏特計指針停止抖動時，兩個參比電極的中間既為防腐層漏點位置，該方法簡便宜行，定位準確，是目前國際上公認的檢漏方法(DCVG)?！　?2)可利用測定管內電流大小的方法尋找漏電點。在無分支的陰極保護管道, 管內電流是從遠端流向通電點。當非保護管道接入后就會形成分支電路，使保護電流經過漏電點會變小，因此可利此法來尋找漏電點的位置。利用此法測定時,在有懷疑的管段上可依次選點，用IR壓降法或者補償法(詳見有關說明)測定管內電流，再通過比較各點電流的大小來確定漏電點的電位。　　(3)絕緣接頭漏電的測定。當絕緣接頭漏電而導致陰極保護系統故障時, 則可通過在絕緣接頭兩側管段上,分別測量管地電位，若保護側為保護電位，非保護側為自然電位，則絕緣接頭正常。否則有問題存在。也可在非保護側測法蘭端部的對地電位, 如此電位比非保護管道或其它金屬構筑物的電位要負，則此絕緣接頭漏電?！　y(cè)定流過絕緣接頭的電流, 也可用來判定絕緣接頭的性能。若絕緣接頭非保護端一側，能測出電流則法蘭漏電;若測不出電流絕緣接頭不漏電?！　?4)近間距電位測量法CIPS　　在測試樁上測量保護電位只能反映管道的整體保護水平，不能說明管道各點都得到了保護。采用近間距測量方式，是沿管道每隔 1—2 米測量一次管地電位,可以準確的檢測出沒有得到保護的管段?！　?、陽極接地故障　　陰極保護另一常見故障是由陽極接地引起的。陽極接地電阻與陽極地床的設計與施工質量密切相關。"凍土"會使陽極地床電阻增加幾倍至十幾倍,"氣阻"也會使陽極地床電阻增加。當陽極使用一段時間后,也會由于腐蝕嚴重,表面溶解不均勻造成電流障礙。因此在陰極保護的儀器上會出現電位升高, 而保護電流下降的現象。此時應通過測量，更換或檢修陽極地床來使陰極保護正常運行。另一薄弱環節，是陽極電纜線與陽極接頭處的密封與絕緣，若施工不妥則會造成接頭處的腐蝕與斷路，使陰極保護電流斷路而無法輸入給管道?！　?七)陰極保護中的幾個屏蔽問題　　當管道周?chē)薪^緣層或金屬結構存在時, 會影響陰極保護電流的流動, 使管道得不到有效的陰極保護，即電流屏蔽。目前, 國內采用“管中管”進行防腐保溫的長輸管道都不同程度的發生了腐蝕，某些套管內的輸油管和固定墩內的管道也存在較為嚴重的腐蝕, 這種狀況除了與施工質量控制不嚴有關外, 陰極保護電流的屏蔽也是一個重要原因?！　〗饘俳Y(jié)構對管道的屏蔽　　1、管道穿越公路、鐵路以及河流時套管的屏蔽　　在管道穿越公路、鐵路以及河流時, 經常需要將輸油管放在金屬套管中，以對管道進行附加保護, 并認為,套管與輸送管充分絕緣，但采用套管時將有以下情況發生：　　(1)輸送管與套管完全絕緣, 套管與輸送管的環型空間內沒有電解液存在， 在這種情況下陰極保護電流被完全屏蔽, 但輸送管僅受大氣腐蝕。　　(2)輸送管與套管之間沒有電氣連接, 但套管內有電解液或泥土, 此時陰極保護電流從土壤中經過套管到達輸送管, 在這種情況下輸送管以及套管的外壁會得到陰極保護, 而套管的內壁因?yàn)榕欧烹娏鞫涌旄g?！　?3)套管與輸送管短路, 一旦套管與輸送管發生短路, 陰極保護電流沿套管通過接觸點返回到輸送管, 此時, 如果套管與輸送管之間有電解液, 輸送管將發生嚴重腐蝕, 即使沒有電解液, 如果套管防腐層較差, 也會泄漏大量電流, 使套管附近的一段管道得不到充分保護。　　因此, 在設計中應該盡量避免采用套管, 而靠提高輸送管的壁厚來提高強度. 在必須使用套管的情況下, 應采取必要的密封措施, 防止電解液進入, 并保證套管與輸送管的絕緣?！　?、固定墩鋼筋的屏蔽　　當固定墩內的鋼筋與輸送管發生意外接觸時, 其影響相當于一個短路的套管，陰極保護電流通過鋼筋并通過接觸點返回管道。盡管鋼筋之間存在間隙, 但密布的鋼筋仍能阻斷大部分陰極保護電流, 使固定敦內的管道得不到充分保護. 因此, 在設計中應減小鋼筋與套管短路的可能性， 在施工中也要經常檢測鋼筋與輸送管的電阻?！　〗^緣體對管道的屏蔽　　“管中管”防腐保溫結構的屏蔽問題。 當管道周?chē)薪^緣體存在, 而且絕緣體與管道間有電解液存在時，由于陰極保護電流無法通過絕緣體到達管道表面, 管道得不到陰極保護。有人認為, 陰極保護電流可以通過絕緣體與管道之間的空隙到達管道表面, 事實是如果該空隙之間充滿電解液, 電阻率很小, 這種看法是正確的。通過對“管中管”的腐蝕情況進行調查發現, 如果防水層破壞, 水分進入保溫層, 如果水分充足, 管道會得到陰極保護, 一般不會發生腐蝕，如長期處于水下的管道。如果僅有少量的水分進入管道, 則在漏點兩側(2-3倍間隙的距離以外)一般會發生較嚴重的腐蝕?！　×硗? 如果管道附近有其他絕緣體或巖石存在, 也會影響電流的流動, 對管道的保護電流起到屏蔽作用。因此, 當管道通過巖石地帶時, 應采取措施, 如：采用柔性陽極或帶狀陽極, 保證陰極保護電流順利的到達管道表面。　　二、陰極保護系統測試方法　　1、恒電位儀設備運行狀況測試　　測試內容：輸出電壓、輸出電流、給定電位、長效參比電極狀態?！　y(cè)試儀器：數字萬用表(2塊)、標準Cu/CuSO4電極(2支)、電工工具(1套)　　測試方法：　　(1)檢查陰極保護恒電位儀設備的型號、制造廠商、出廠日期、規格等。　　(2)記錄恒電位儀電壓表和電流表的數值，計算出設備的輸出功率?！　?3)在參比電極和陰極匯流點引線間連接數字萬用表測量管地電位(給定電位)判斷長效參比電極狀態?！　?、陰極保護站強制電流陰極保護輔助陽極地床測試　　測試內容：陽極地床接地電阻　　測試儀器：ZC-8接地電阻儀(四端) 卷尺(50米) 金屬電極(2支) 銅芯塑料軟線 1×1.5mm　　測試方法：　　(1)測試接線示意圖見圖1。在土壤電阻率較均勻的地區，d2取2L，d1取L;在土壤電阻率不均勻的地區，d2取3L，d1取1.7 L。在測試過程中，電位極沿輔助陽極與電流極的連線移動三次，每次移動的距離為d2的5%左右，若三次測試值接近。取其平均值作為輔助陽極接地電阻值;若測試值不接近，將電位極往電流極方向移動，直至測試值接近為止?！　?2)按圖1布好電極后，轉動接地電阻測試儀的手柄，使手搖發電機達到額定轉速，調節平衡旋鈕，直至電表指針停在黑線上，此時黑線指示的度盤值乘以倍率即為接地電阻值。　　3、絕緣接頭的絕緣性能測試　　測試內容：絕緣接頭(接頭)絕緣性能　　測試儀器：電壓表(高阻抗)、標準Cu/CuSO4電極(1支)、電工工具　　測試方法：已安裝到管道上的絕緣接頭(接頭)，可用電位法判斷其絕緣性能。如圖2所示，在被保護管道通電之前，用數字萬用表V測試絕緣接頭(接頭)非保護側a的管地電位Va1;調節陰極保護電源，使側b點的管地電位Vb達到-0.85~-1.50之間，再測試a點的管地電位Va2。若Va1和Va2基本相等，則認為絕緣接頭(接頭)的絕緣性能良好;若│Va2│>│Va1│且Va2接近Vb值，則認為絕緣接頭(接頭)的絕緣性能可疑。若輔助陽極距絕緣接頭(接頭)足夠遠，且判明與非保護側相連接的管道沒同保護側的管線接近或交叉，則可判定為絕緣接頭(接頭)的絕緣性能很差(嚴重漏電或短路)?！　?、管地電位測試　　測試內容：管道保護電位、自然電位　　測試儀器：數字萬用表、標準Cu/CuSO4電極(1支)、銅芯絕緣軟線(截面積1.0mm2)、電工工具(1套)、測量用鍔魚夾(2支)　　測試方法：地表參比法地表，按圖7進行接線測試，將參比電極放在管道頂部上方1m范圍的地表潮濕土壤上，應保證參比電極與土壤電接觸良好?！　?1)自然電位測試：未實施陰極保護的情況下，用硫酸銅參比電極測沿線測試樁電位的方法。其電位一般為-0.4V ~ -0.6V?！　?2)保護電位測試：施加陰極保護的情況下，用硫酸銅參比電極測沿線測試樁電位的方法。其電位應在-0.85V ~ -1.5V。　　(3)間歇供電管道電位測試：在陰極保護設備向管道供電12秒、停3秒的情況下，在停3秒期間，用硫酸銅參比電極測沿線測試樁電位的方法。其斷點電位應在-0.85V ~ -1.15V?！　?、管道沿線管內電流測試　　測試內容：管內電流　　測試儀器：UJ-33a直流電位差計、數字萬用表(高阻抗)、銅芯塑料軟線 1×0.75mm3 、電工工具(1套)、測量用鍔魚夾(2支)　　測試方法：　?、贉y(cè)量a、b兩點之間的管長Lab，誤差不大于1%。按圖3接線，讀出ab兩點間的電壓降。在干擾區內測試宜采用數字萬用表。　?、赼b段管內的電流按下式計算：　　式中 I-流過ab段的管內電流(A);　　Vab-ab間的電位差(V)　　D-管道外徑　　δ-管道壁厚　　ρ-管材電阻率(Ω.mm2/m)，取0.166.　　Lab-ab間的管道長度?！　?、雜散電流干擾測試　　(1)交流干擾　　測試內容：管道交流干擾電壓　　測試儀器：數字萬用表、隔直電容(7.5μF ,250V)、金屬電極(1支)銅芯絕緣軟線(截面積1.0mm2)、電工工具(1套)、測量用鍔魚夾(2支)　　測試方法：按圖5進行接線測試?！　?2)直流干擾　　測試內容：管道直流干擾地電位梯度與電流方向　　測試儀器：數字萬用表、標準Cu/CuSO4電極(4支)、銅芯絕緣軟線(截面積1.0mm2)、電工工具(1套)、測量用鍔魚夾(2支)　　測試方法：　?、傺刂骋桓蓴_段選取幾個地點，按圖6進行接線重復測試，通過幾個測試點的電位梯度的大小和方向，判斷雜散電流源的方位。　?、陔妷罕碜x取的數值除以參比電極間距，即為電位梯度?！　、郛?dāng)單獨測試地電位梯度時，參比電極的間距應小一些，在可能的情況下以1m為宜。圖6 地電位梯度及雜散電流方向測試示意圖　　1-a、b、c、d四只Cu/CuSO4參比電極; ac與bd的距離相等，且垂直對稱布設，其中ac或bd應與管道平行，電極間距宜為100m，當受到環境限 制時可適當縮短，但應使電壓表有明顯的指示;2-測試導線;3-A、B兩塊電壓表　　三、恒電位儀的基本操作　　具體見使用說明書。

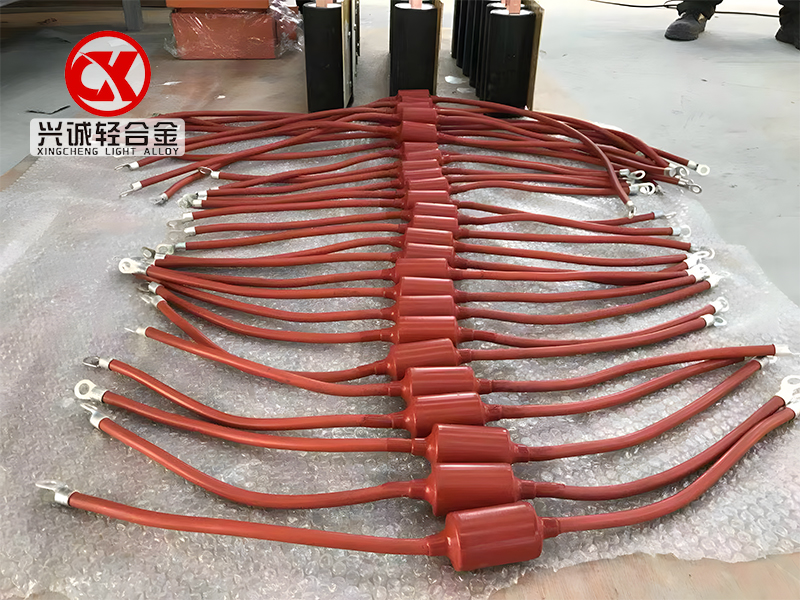

　　用途　　1.用于跨接在輸氣管道，輸油管道的絕緣接頭或絕緣法蘭的兩斷，防止兩端雷電過電壓或操作過電壓擊穿絕緣接頭。　　2.通過該產品對輸氣管道，輸油管道接地，將管道上的過電壓限 制在比較低的幅值范圍內，防止管道上的過電壓對接觸人的傷害?！　?.用于建筑，鐵路，石化等系統兩個獨立的接地體之間的等電位連接。產品圖片 使用示意圖外形尺寸

關于深井陽極施工材料壁厚回復函　　1、進場準備：　　施工開始前，首先對現場進行實際勘察，包括管線方位，打井所需電源的位置，打井所需水源位置，然后確定陽極井打井位置、恒電位儀放置位置、泥漿池開挖位置以及電纜走向和電纜的開挖位置等?！　〈蚓按_認施工場地地下管線的分布情況，以避免施工過程中對地下管線造成損壞而影響井場的正常生產?！　?、打陽極井：　　選定打井位置后，人員和設備及相關施工材料進入現場，在井場豎立井架安裝打井設備，做好開鉆前的相關準備工作，包括開挖循環池和泥漿池，連通動力電源等?！　∩罹?yáng)極體尺寸為Φ219×6000mm，通常陽極井的直徑大于陽極體直徑，實踐中井口直徑在300—400mm左右可以滿足要求。以便于陽極體的安裝，根據本工程所用陽極體，設計井口直徑為Φ300，井深50米。(井深根據現場實際情況有一定調整，主要是考慮硬層的位置)　　3、安裝陽極體：　　根據工程情況，井內設計安裝5支預包裝貴金屬氧化物深井陽極體，陽極體尺寸Φ219×6000mm?！　“凑赵O(shè)計要求打井完畢后，馬上開始安裝陽極體，以避免井壁長時間浸泡后發生塌孔影響陽極體的施工?！　?支陽極按照順序依次放入井內，且將5支陽極體首尾連接處焊接或螺栓連接，保持5段陽極體在井下為一體。由于陽極自帶電纜，施工時注意不能損壞電纜。下完陽極體后將五支陽極體的電纜通過導氣管引到井口，導氣管之間的連接部位要用專用膠水進行密封處理防止漏氣。注意：導氣管(電纜套管)電纜引出線長度分別應根據陽極體埋深確定，應能保證安裝后引到地面上不少于5m。　　5支陽極體電纜通過導氣管引到井口后，如果井下沒有水的話要向井里注水(從井口向井下注入干凈的水)，以便讓陽極體的內部的焦炭充分吸水達到良好導電效果?！　￡?yáng)極體下放完畢后將匯總電纜臨時固定好防止滑入井中，以便后期接入防爆接線箱?！　?、陽極井回填：陽極體下放完畢后，開始回填陽極井。首先向井中回填焦炭，填充陽極體周?chē)目障?，以增加?yáng)極體的導電性能。然后向井中回填土，填至距離井口5米的位置時開始回填礫石，觀察幾天，然后采用接地電阻測試儀測量陽極地床的接地電阻，一般要求接地電阻在10歐姆以下(阻值越小為佳)便可滿足使用要求，若實在達不到需要檢查原因，如果是地層電阻率高等原因則可以通過增加恒電位儀的電壓電流比來解決。　　要確保井中回填的礫石和土不再出現較大幅度沉降后用水泥將井口封死，然后開始砌井座等工作?！　?、陽極井口制作：　　陽極井回填完畢后在井口周?chē)么u砌一個井座，其中井口基座地上部分露出500mm，然后將井口用蓋板封口。并將排氣管引入地面水平以上，方便時可在排氣孔頂端加裝防塵型地漏，具體施工可參考圖紙.　　6、電纜連接：　　陽極電纜埋設：　　陽極井口基座制作時將導氣管連接彎頭，從井口基座側面引出，如井口制作示意圖紙所示，在導氣管引出部分安裝三通彎頭，將陽極體匯總電纜穿過三通的其中一端連接到井座旁邊的防爆接線箱。導氣管的另一端連接彎頭引出地面，具體施工方式如井口制作示意圖所示?！　￡?yáng)極電纜匯總到接線箱后，按照電纜標示依次連接到防爆接線箱的相應端子并做好標記，然后將陽極匯流電纜YJV22-0.6/1 1×16mm2引出，通過電纜溝引到陰極保護間，并在電纜上做好標記，電纜距地面的距離為1200mm?！　￡P(guān)于產品壁厚說明：　　根據GB/T21448-2008標準，目前國內設計要求等相關文件指出，預包裝深井陽極通常均采用219*6000mm及273*6000m等套管，關于對此套管219*6000mm及273*6000mm的壁厚并未明確規定，套管的目的主要為填充焦丁顆粒、陽極定位封裝、運輸、下井吊裝等，國內均采用3mm左右的壁厚，完全可以滿足預包裝深井陽極填充焦丁顆粒、陽極定位封裝、運輸、下井吊裝等使用要求。

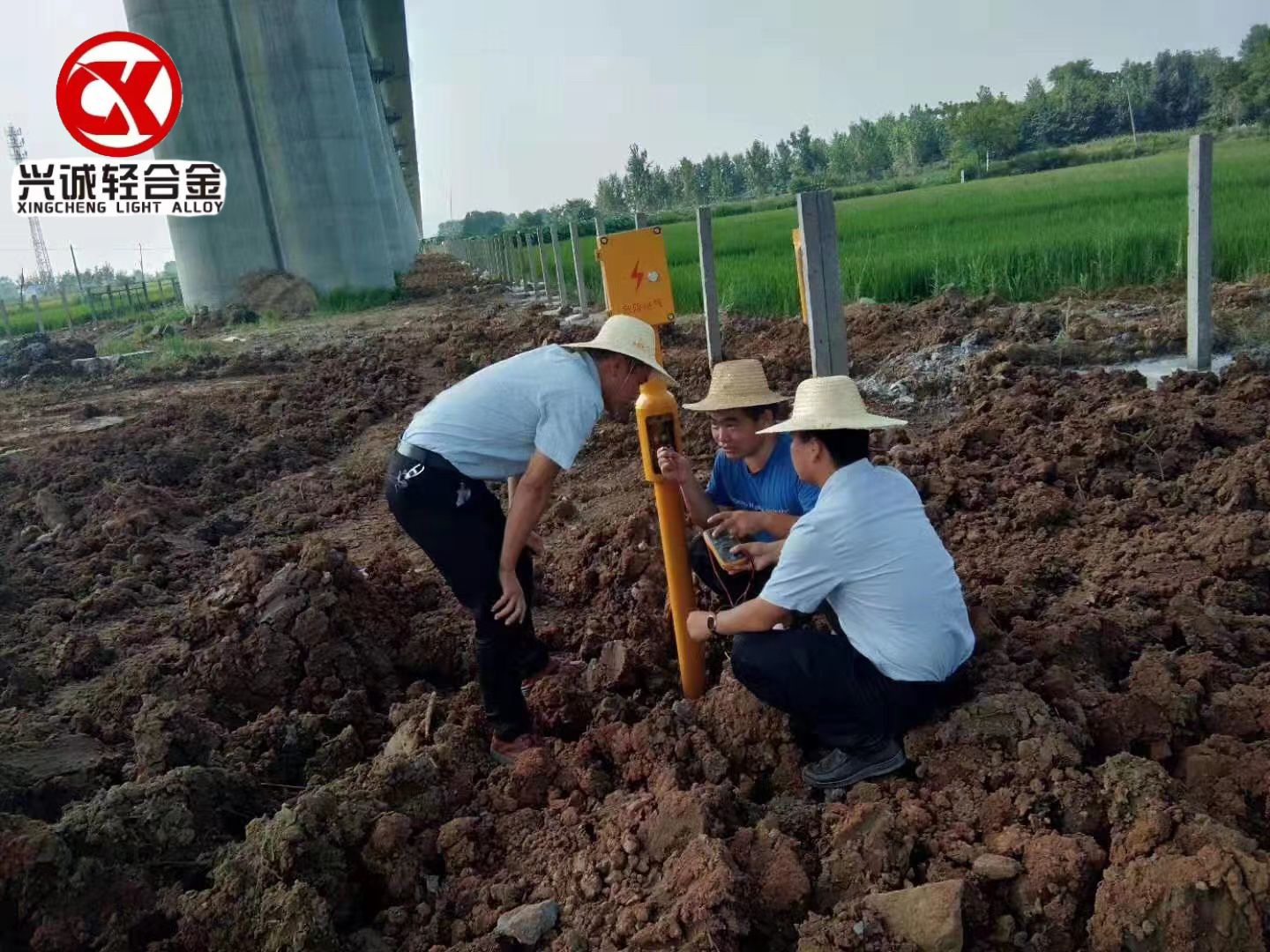

　　1、產品描述 Product description　　測試樁用于陰極保護參數的檢測,用來測量陰極保護系統的主要分布點的陰極保護電位、電流、接地電阻，絕緣裝置的電絕緣性能，監測陽極運行狀態等重要參數的測量裝置。本裝置裝有6個接線柱,可以根據設計單位的具體要求方便地組成電位、電流、犧牲陽極、絕緣性能測試樁或交叉管道測試樁等。測試樁由樁體、測試接線板、測試導線和銘牌等幾部分組成?！　he test pile is used to detect the parameters of cathodic protection, and is used to measure the cathodic protection potential, current, grounding resistance of the main distribution points of the cathodic protection system, the electrical insulation performance of the insulation device, and the measurement device for monitoring the operation state of the anode and other important parameters. The device is equipped with 6 terminals, which can be easily composed of potential, current, sacrific anode, insulation performance test pile or cross pipe test pile according to the specific requirements of the design unit. The test pile is composed of pile body, test wiring board, test wire and nameplate.　　2、測試樁的分類Classification of test piles　　按材質分:鋼質測試樁、水泥測試樁、塑料測試樁、玻璃鋼測試樁。鋼質測試樁又分為碳鋼測試樁和不銹鋼測試樁。　　According to the material: steel test pile, cement test pile, plastic test pile, FRP test pile. Steel test pile is divided into carbon steel test pile and stainless steel test pile.　　3、常用測試樁型號規格Common test pile models and specifications　　4、參考圖片Reference pictures
